BIG液压刀柄在五轴加工中的灵活应用

制造业产业升级持续推进，机加工向着高精度、高效率方向发展，五轴CNC加工工艺在众多行业落地普及，适配五轴加工的刀柄方案也呈现多元化发展。在五轴切削过程中，刀柄与工件、夹具间的干涉是高频痛点。面对干涉工况，液压刀柄凭借其丰富的类型+灵活地组合，可以使大多数干涉问题迎刃而解。

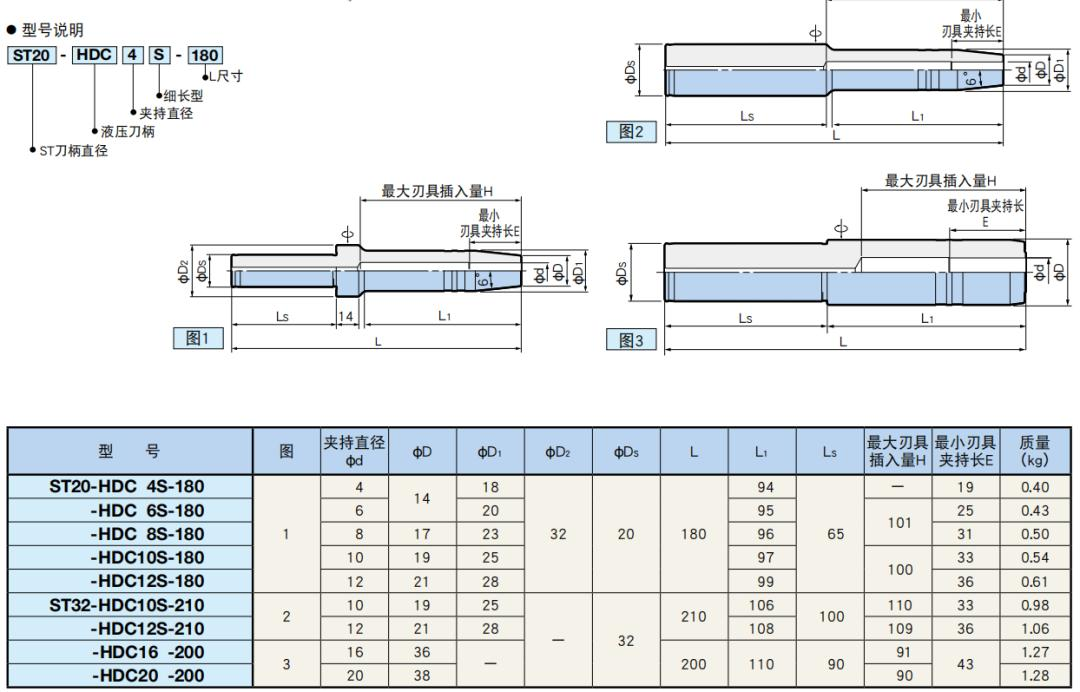

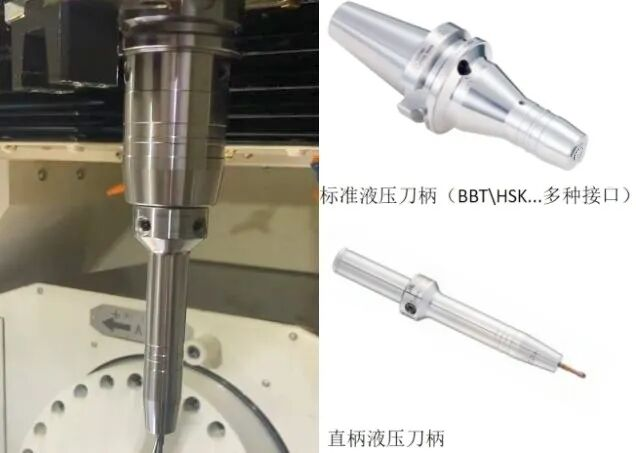

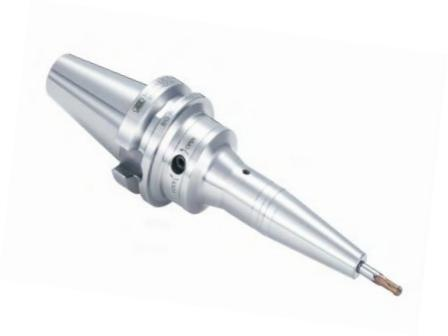

S型细长液压刀柄专为干涉工况而设计，外形纤细修长，能满足大多数干涉工况。如有更严苛的要求，还可以使用标准款液压刀柄+液压接杆的组合方式，能适配更大悬深要求。以ST20-HDC6S-180液压接杆为例，其全长180mm，有效悬长115mm；如果与BBT50-HDC20L-250标准款液压刀柄组合，其组合悬深可达365mm。如下视频所示的实际加工组合为：HSK-A50-HDC20-90+ST20-HDC4S-180，悬深205mm。

特点：

1、装拆操作简单便捷，大幅提升装刀效率；

2、直柄式结构，细长外形可有效规避加工干涉；

3、组合精度优异，4D位置径向跳动控制在3μm以内；

4、优异夹持精度，可延长刃具使用寿命；

5、支持中心出水，防尘性能佳；

6、无需购置热缩机，帮助企业降低设备投入成本。
